产品工业自动化设备IT Glass
IT Glass

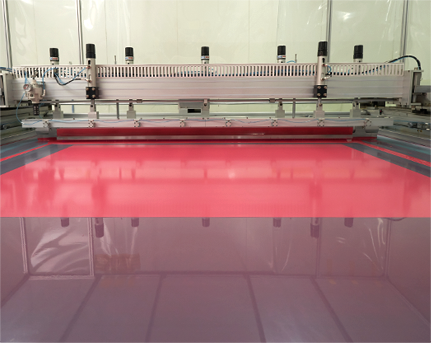

UV Ink Printer
印刷用于保护Large Glass表面的UV Ink
Core Technology
- 直线位置精度
- 重复精度
- Nozzle Moving CNC Servo Control
Specification
| 尺寸 | L3400×W2500×H1700 |
|---|---|
| 加工能力 | 1sheet / 60sec |
| 主要单元 | Squeeze Head、Head Moving Unit、 UV & LED Dryer、Reverse Conveyor |

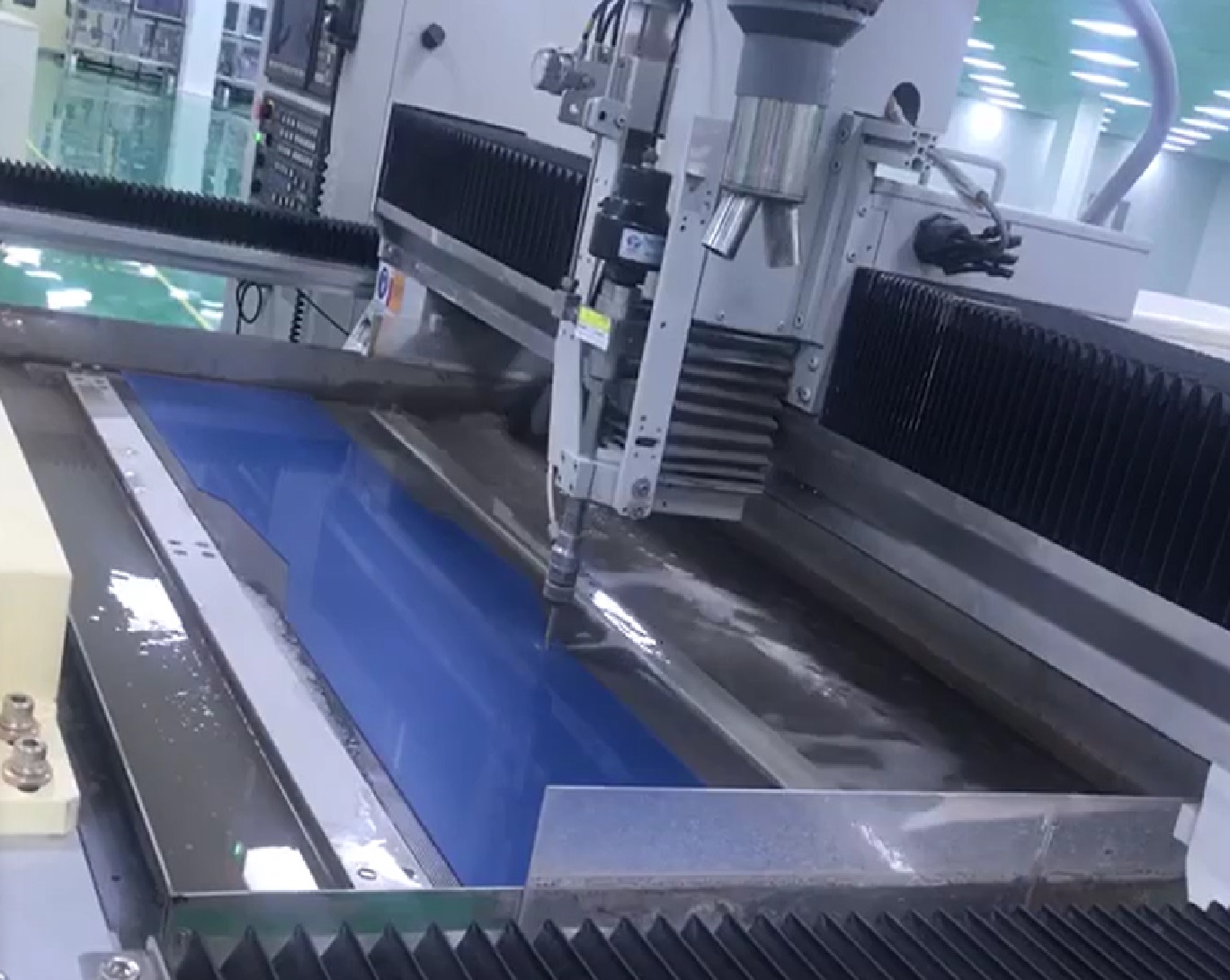

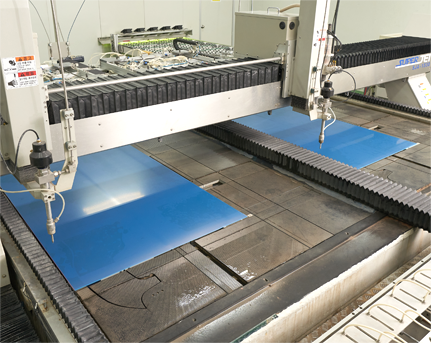

Large Water-Jet Cutter
利用Nozzle高速喷射研磨剂来切割Large Glass
Core Technology
- 直线位置精度
- 重复精度
- Nozzle Moving CNC Servo Control
Specification
| 尺寸 | L4300×W3000×H2300 |
|---|---|
| 加工能力 | 2sheet / 90sec |
| 主要单元 | Cutting Table、Nozzle Moving、High Pressure Pump System、Abrasive Tank |
Cell Water-Jet Cutter
利用Nozzle高速喷射研磨剂来以Cell为单位切割中等大小Glass
Core Technology
- 直线位置精度
- 重复精度
- Nozzle Moving CNC Servo Control
Specification
| 尺寸 | L2150×W1760×1830 |
|---|---|
| 加工能力 | 2 ZONE * 1～5张叠层/60sec |
| 主要单元 | Cutting Table、Nozzle Moving、 High Pressure Pump System、Abrasive Tank |

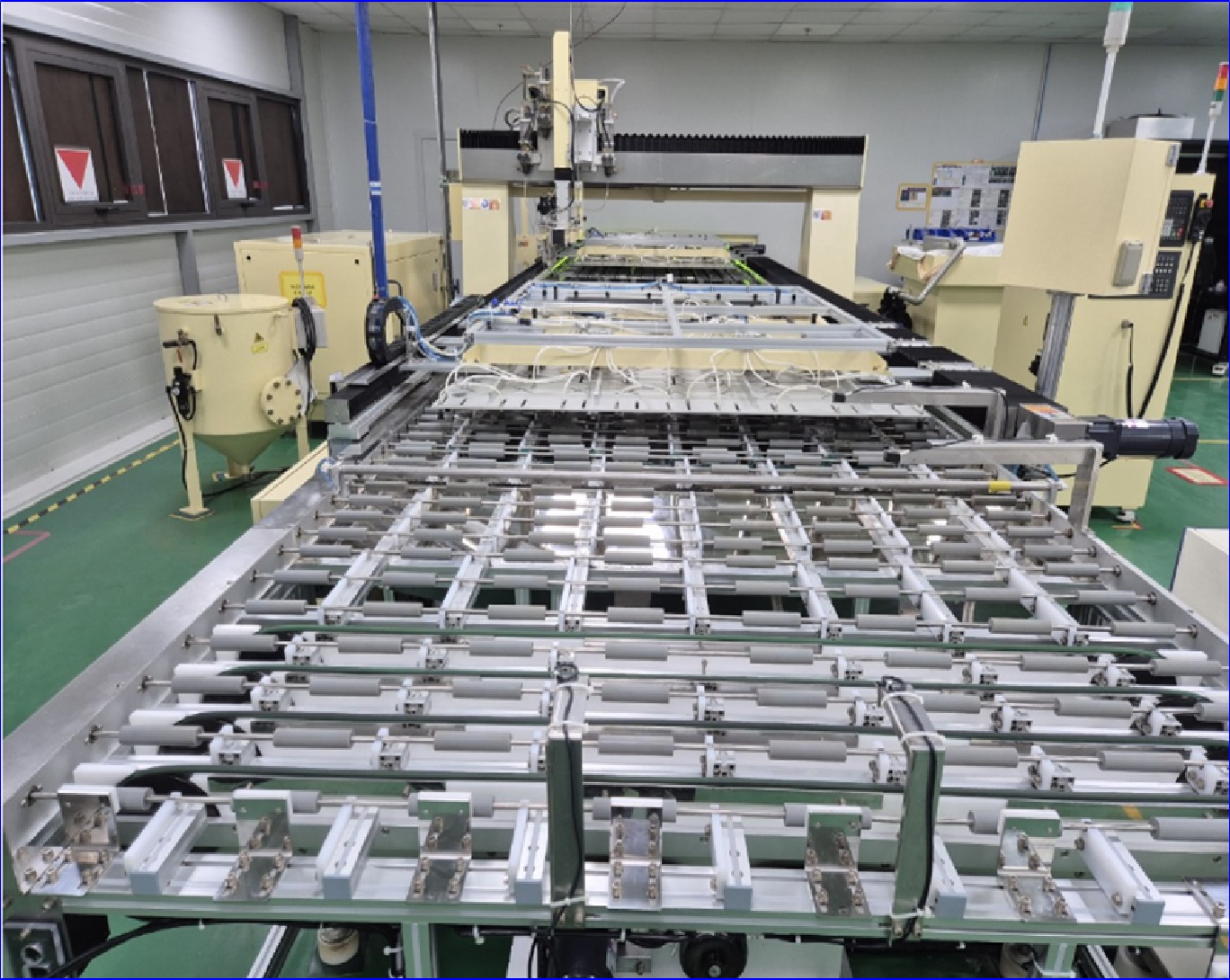

Automobile Large Glass Cutting System
车载 Front Glass Cutting System
Core Technology
- 可切割多种玻璃尺寸
- 可进行CAD/CAM精密设计管理
- 适用CNC伺服控制来提高切割精密度
Specification
| Machine Size | [L] 6,000mm * [W] 5,000mm * [H] 2,000mm |
|---|---|
| Glass size | Max : [X] 1,500 * [Y] 1,950mm * [Z] 200mm |
| Capacity | Max : [X] 1,500 * [Y] 1,950mm * [Z] 200mm |
| 主要Unit | X,Y,Z-Axis Servo Motor, Cutting 2Head, Abrasive Auto Supply & Regulator Water Hight Pressure Pump Oil Chiller Water Storage Tank Load/Unload Transfer Unit |
Automobile Middle Glass Cutting System
车载 Front Glass Cutting System
Core Technology
- 可切割多数型号
- CAD/CAM精密设计
- X,Y,Z轴伺服电机
- CNC控制使用提高加工精密度
Specification
| Machine Size | [L] 3,970mm * [W] 5,160mm * [H] 1,850 mm |
|---|---|
| Glass size | Max : [X] 1,250 * [Y] 650mm * [Z] 150mm |
| Capacity | 190sec/1sheet |
| 主要Unit | X,Y,Z-Axis Servo Motor, Cutting Head Abrasive Supply Regulator Unit. Cutting Table Jig, Water Hight Pressure Pump Oil Chiller Water storage Tank |

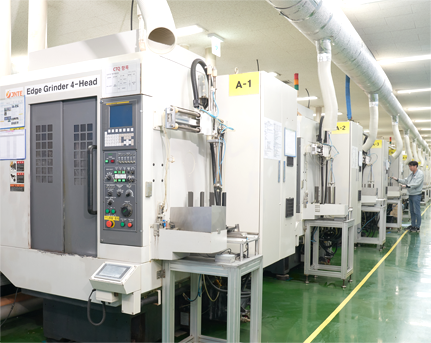

CNC Grinder
把以Cell为单位切割完的Glass的四边Edge进行精密研磨
Core Technology
- 4 Head Grinding Uniformity
- 直线、重复精度
- CNC Servo Control
Specification
| 尺寸 | L2040×W2420×2470 |
|---|---|
| 加工能力 | (5" Glass) 4pcs / 180sec |
| 主要单元 | 4 Head Spindle、Centering Chuck Jig、 CNC Stage、Auto Lo/Unloading |
Automobile Glass CNC Grinding System
车载 Front Display Glass切边研磨加工设备
Core Technology
- X,Y,Z伺服电机
- 滚珠轴承主轴
- 滚珠轴承主轴4轴, 同时加工4张玻璃
- 适用CAD/CAM的精密加工
- NC 控制器
Specification
| Size | [L] 5,620mm * [W] 2,800mm * [H] 2,480 mm |
|---|---|
| Capacity | 760sec/4sheet |
| 主要Unit | Auto Load/Unloading Unit, 4Head Vaccum Glass Jig, 4Head Spindle/Grinding Tool Unit, 4Head Glass Centering Unit, 4Head Glass Index Jig |
3D Heat Pressing MC
3D Heat Pressing MC
把2D Glass加热成型为3D Glass
- Heat Control
- Forming Mold设计
- Auto Lo/Unloading
Specification
| 尺寸 | L2160×W3700×215 |
|---|---|
| 加工能力 | 1pcs / 35sec |
| 主要单元 | Heating Chambe、Mold、 Mold Cleaning、Auto Lo/Unloading |
Automobile Glass Auto Heat Forming System
车载 Front Display 2D Glass热压成型到3D玻璃的设备
Core Technology
- 40~900℃可温控管理
- 各区间温度管控
- 使用筒形加热管，有效管理热量
- 使用重量传感器精密控制加压量的3D成型技术
Specification
| Size | [L]7,830mm * [W]3,080mm * [H]2,740 mm |
|---|---|
| Capacity | 660sec/1ea |
| 主要Unit | Pre-Heating Zone, Press Heat Forming Zone Unit Annealing, Cooling unit Mold Cleaning Unit, Mold Auto Load/Unloading Unit |

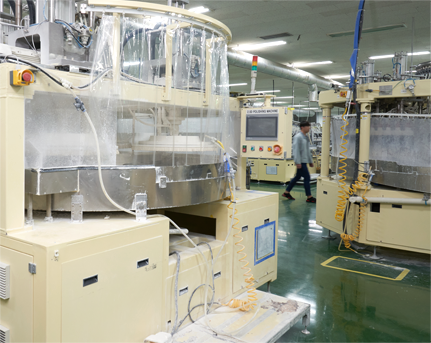

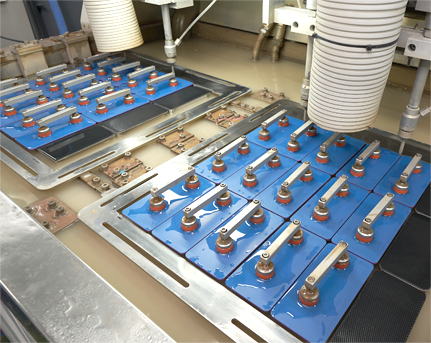

3D Polishing-Front MC
把成型的3D Glass的外侧进行抛光
Core Technology
- Polishing Uniformity
- Jig设计
- Brush & 研磨剂Control
Specification
| 尺寸 | L2400 x W2000 x 2400 |
|---|---|
| 加工能力 | 120pcs |
| 主要单元 | Index Table、Brush Up/Down、 Jig、Abrasive Tank |

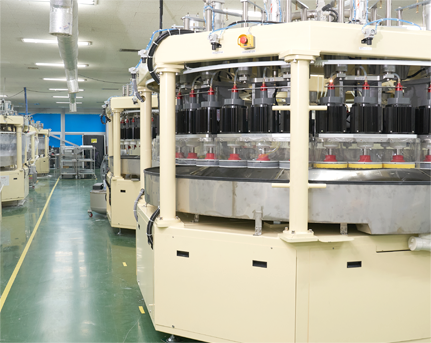

3D Polishing-Rear MC
把成型的3D Glass的内侧进行抛光
Core Technology
- Polishing Uniformity
- Jig design
- Brush & abrasive Control
Specification
| 尺寸 | L3200 x W3000 x 2650 |
|---|---|
| 加工能力 | 48pcs |
| 主要单元 | Index Table、Brush Up/Down、 Jig、Abrasive Tank |
3D Polishing-Rear Partial
把成型的3D Glass的内侧长/短边进行局部抛光
Core Technology
- Polishing Uniformity
- Jig设计
- Brush & 研磨剂Control
Specification
| 尺寸 | L2560 x W2360 x 2150 |
|---|---|
| 加工能力 | 24pcs |
| 主要单元 | Transfer Unit、Brush Up/Down、 Jig、Abrasive Tank |
3D Pad Printer
在成型后强化的Glass内侧利用Pad印刷工艺进行印刷
Core Technology
- Pad制造、Press
- Pad Ink转印(Etching Plate)
- MIR干燥
- Cam Type Glass Centering
Specification
| 尺寸 | L1180 x W1670 x 2070 |
|---|---|
| 加工能力 | 2pcs / 30sec |
| 主要单元 | Silicon Pad, Etching Plate, Centering Jig, Pad Dry & Clean |

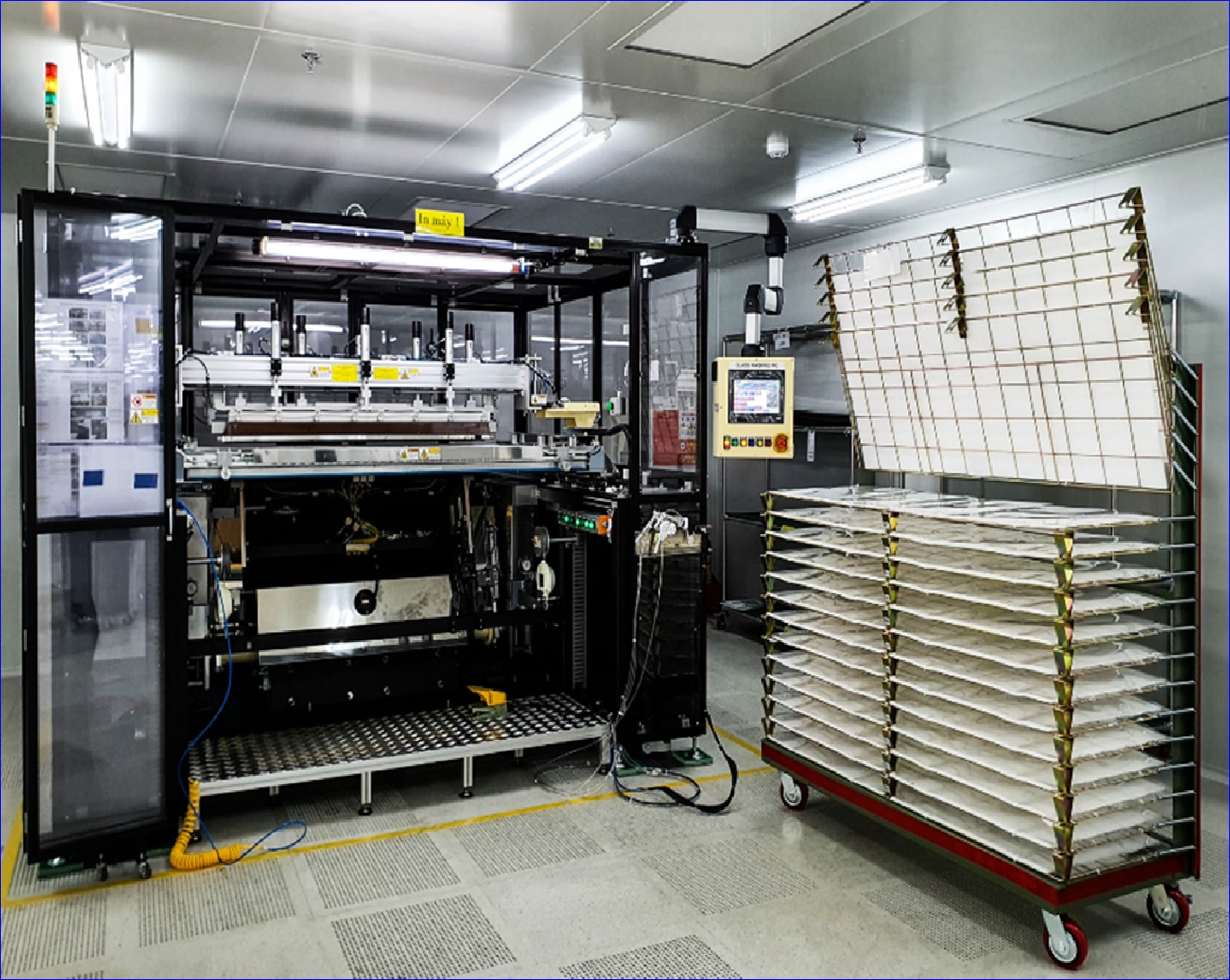

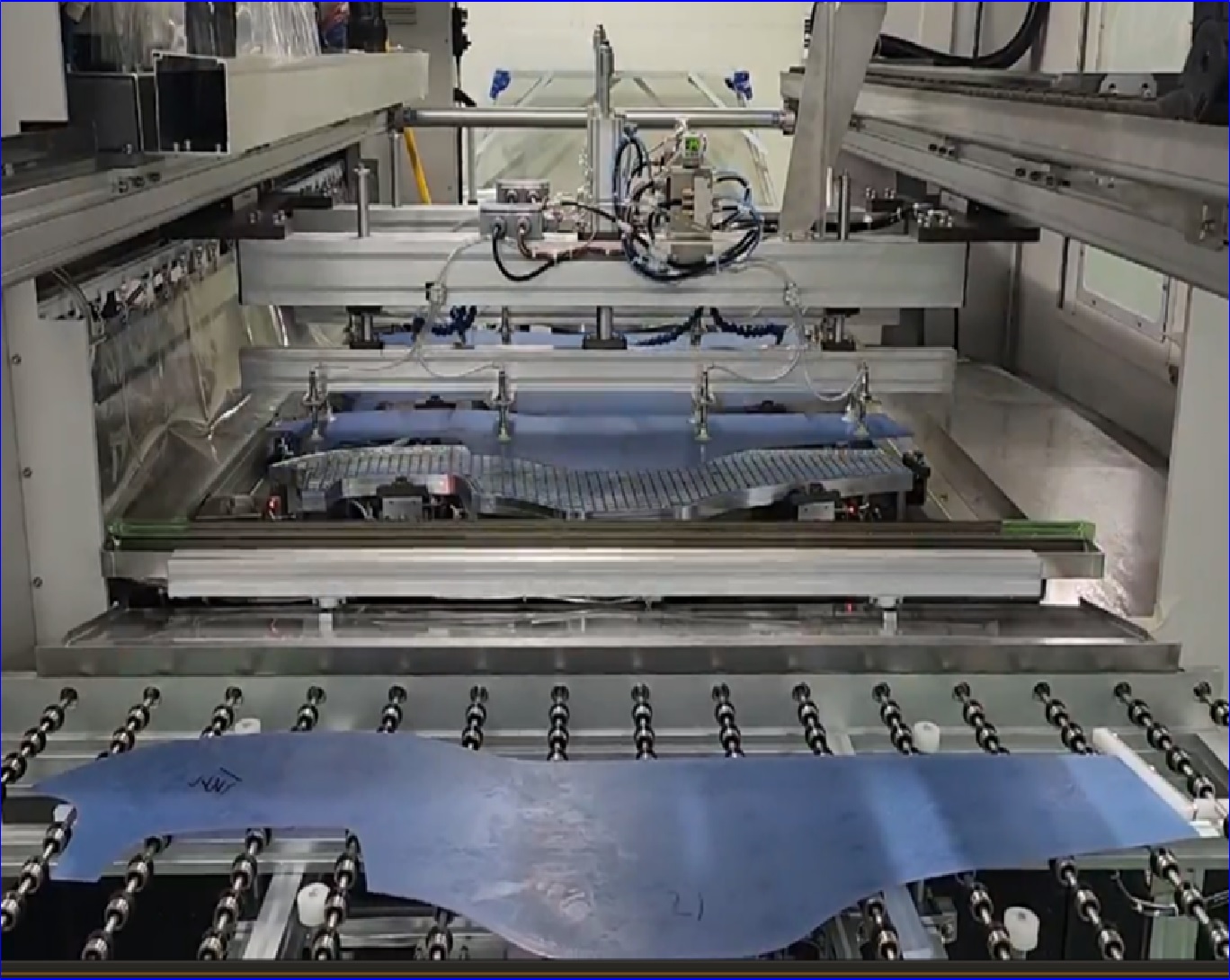

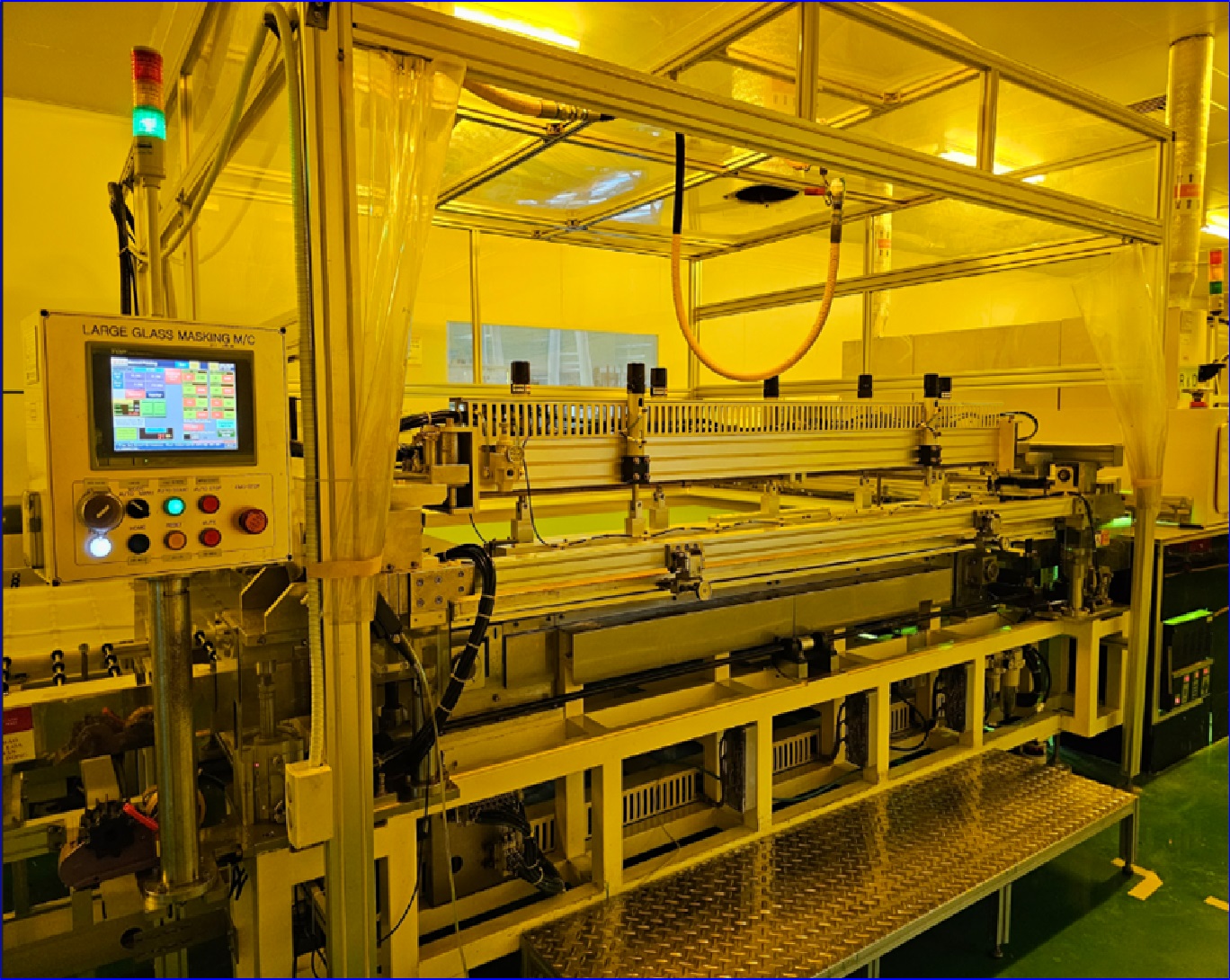

Automobile Glass Silk Printer
车载 Large Glass表面保护用UV 油墨印刷设备
Core Technology
- 大面积玻璃表面上印刷UV油墨
- 大面积玻璃1次印刷
- 印刷厚度，加压量细微调整
- UV油墨自动泵
Specification
| Machine Size | [L] 3,400mm * [W] 2,650mm *[H] 2,200mm |
|---|---|
| Glass size | Max : [L] 1,900 * [W] 1,500mm |
| Capacity | 150sec/1sheet |
| 主要Unit | UV Ink Auto Pumping, Scraper, Squeegee Unit Power Baese, Silk Screen Unit. Printing Head/Trasfer UV Dryer |
Automobile Glass Silk Printer
车载 Front 玻璃底板印刷
Core Technology
- 使用Vision Camera, Glass&Mask Align
- 2D, 3D玻璃印刷
- 适用伺服电机确保印刷品质
Specification
| Size | [L] 2,700mm * [W] 2,770mm * [H] 2,400mm |
|---|---|
| Capacity | 36sec |
| 主要Unit | Align Vision Camera Unit, X,Y,Z Servo Motor, 3D Printing Jig Unit, Scraper, Squeegee Unit, Printing Head/Trasfer Unit |
3D Vacuum Laminator
利用高真空把装饰膜层压(Laminating)在3D Glass上
Core Technology
- 高真空Chamber
- Press Pad注塑技术
Specification
| 尺寸 | L1640×W1600×2740 |
|---|---|
| 加工能力 | 2pcs / 30sec |
| 主要单元 | Silicon Pad、Vacuum Chamber、 Glass Jig、Vacuum Pump |

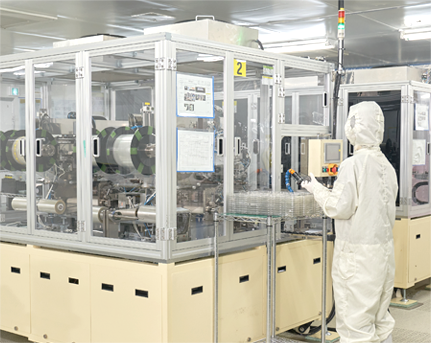

UV Film Laminator
利用Roller层压(Laminating)UV Film和印刷Film
Core Technology
- Roll Laminator Control
- 位置精度
Specification
| 尺寸 | L1240×W1200×H2000 |
|---|---|
| 加工能力 | 2pcs / 30sec |
| 主要单元 | 印刷Film Jig、UV Film Jig、 Urethane Roller、Swing Unit |
出厂Laminator
出厂前在Glass内外侧层压(Laminating)保护膜
Core Technology
- Roll Laminator Control
- 位置精度
Specification
| 尺寸 | L3220×W1750×H2000 |
|---|---|
| 加工能力 | 2pcs / 8sec |
| 主要单元 | Glass Align Unit、Film Feeding Unit、 Glass Jig、Film Laminating Unit |

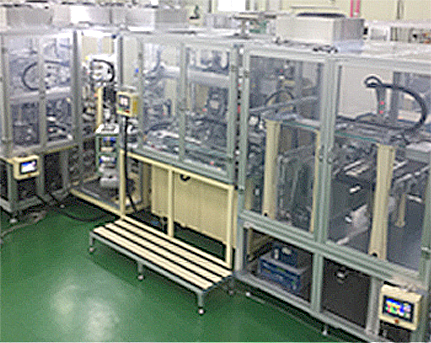

Flexible OLED Module Line
把Flexible OLED和TSP进行自动层压(Auto Laminating)后再与3D Glass进行层压(Laminating)
Core Technology
- Base Film Hole Guide
- Roll Laminating
- Vacuum Laminating
- Transfer Control
Specification
| 尺寸 | L6970 x W2760 x H2150 |
|---|---|
| 加工能力 | 1pcs / 15sec |
| 主要单元 | Silicon Pad、Vacuum Chamber、 Glass Jig、Vacuum Pump |
AF Coater
以PeCVD & Thermal Evaporation方式在3D Glass表面涂布Anti Finger(防指纹)功能
Core Technology
- High Vacuum Chamber
- Plasma Treatment
- Rotation Jig
- Evaporation Coating
Specification
| 尺寸 | L4360 x W3450 x H3100 |
|---|---|
| 加工能力 | 320pcs / 40min (7”) |
| 主要单元 | Vacuum Chamber、Rotary & Booster Pump Chiller、Si Target、SiO2、Plasma |

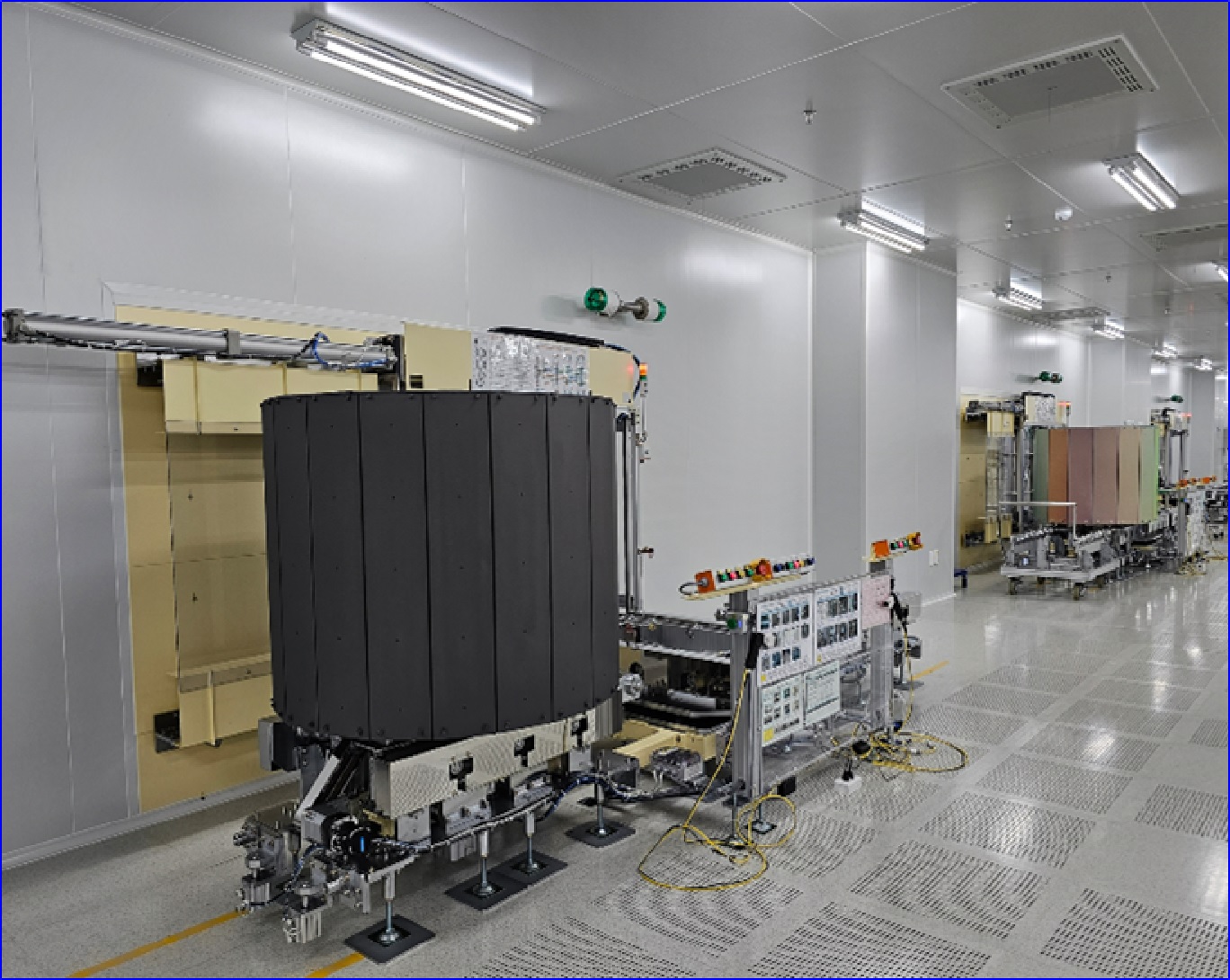

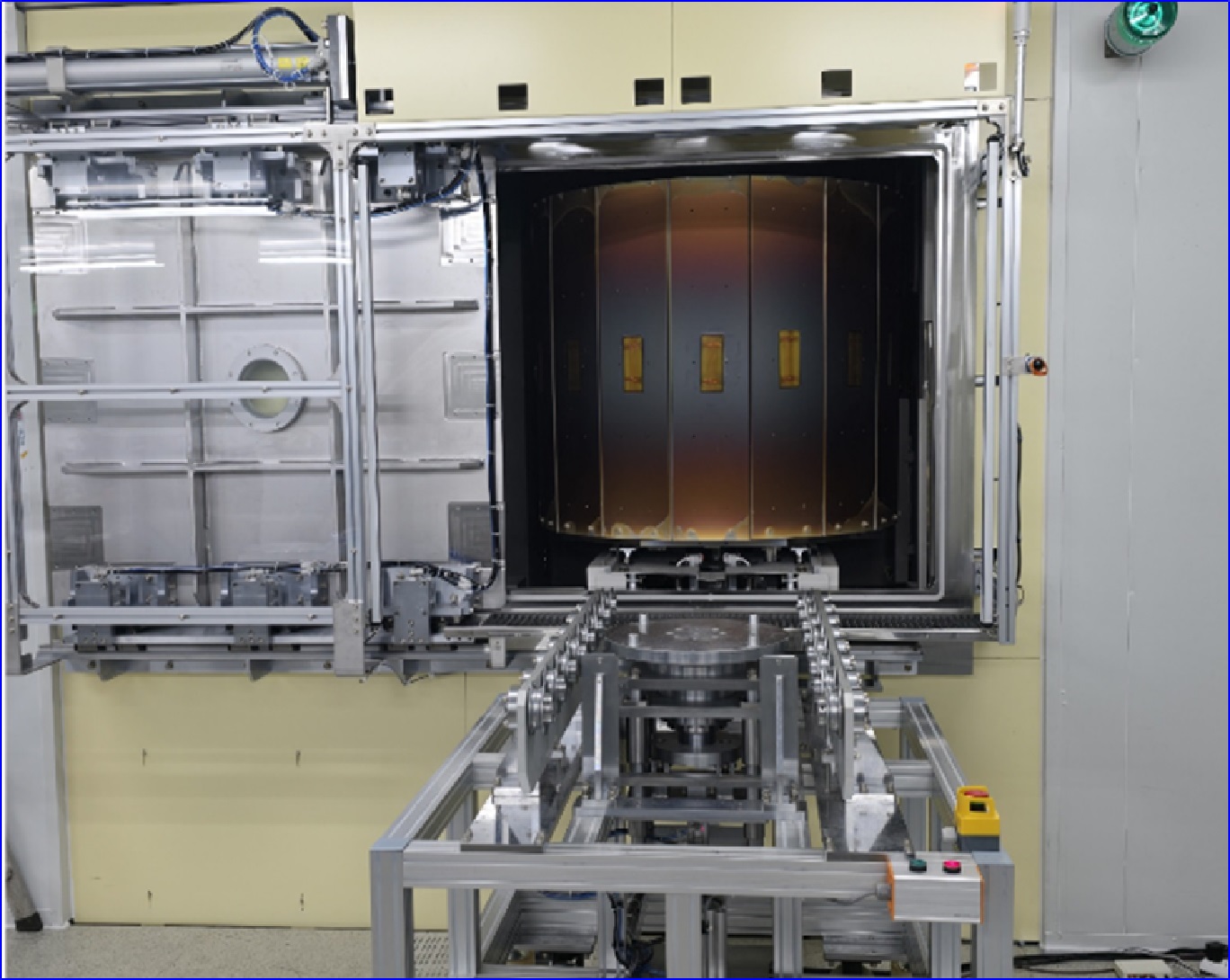

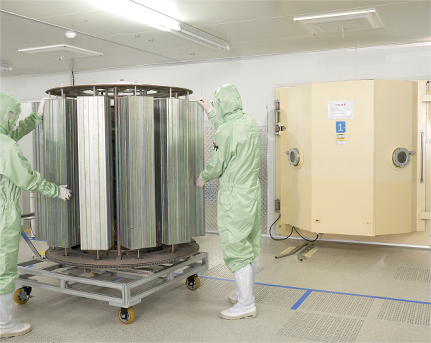

Auto Multi Hard Coating System
给Watch, Mobile玻璃进行多层薄膜HARD COATING, AF COATING的设备
Core Technology
- 多层镀膜薄膜镀膜
- 卤灯加热方式的前处理加热功能
- ICP表面处理确保薄膜信赖性
- Dual Twin type Bipolar方式提高生产性
- 使用TMP可形成清洁高真空
- 特定Chamber及Drum可单独运转
- Hard Coating 3 Chamber 可同时运转，进行Process Rotation
- 使用Auto Cartridge最大可投入192ea[32ea*6Line] AF Tablet
- 通过Gate Valve可维持Chamber的真空度[镀膜后不需要Vent]
- 每个Target适用64ea Pin Mask, Batch内偏差 0.8%以下
- Load->Coating->AF->Unloading Full Automation
Specification
| Size | [L] 13,525mm * [W] 7,000mm * [H] 3,950mm |
|---|---|
| Capacity | 200EA/1Batch. |
| 主要Unit | HARD COAT 3EA, AFCOAT 1EA, PRE-HEAT 2EA Cating 구성,Drum Rotation 80rpm/min,Load->Pre-Heat->Hard Coat’->AF Coat->Unload full Automation,PLC,PC Controll System,Rotary.Booster/Turbo Pump,Bipolar, RF Power Supply Unit |

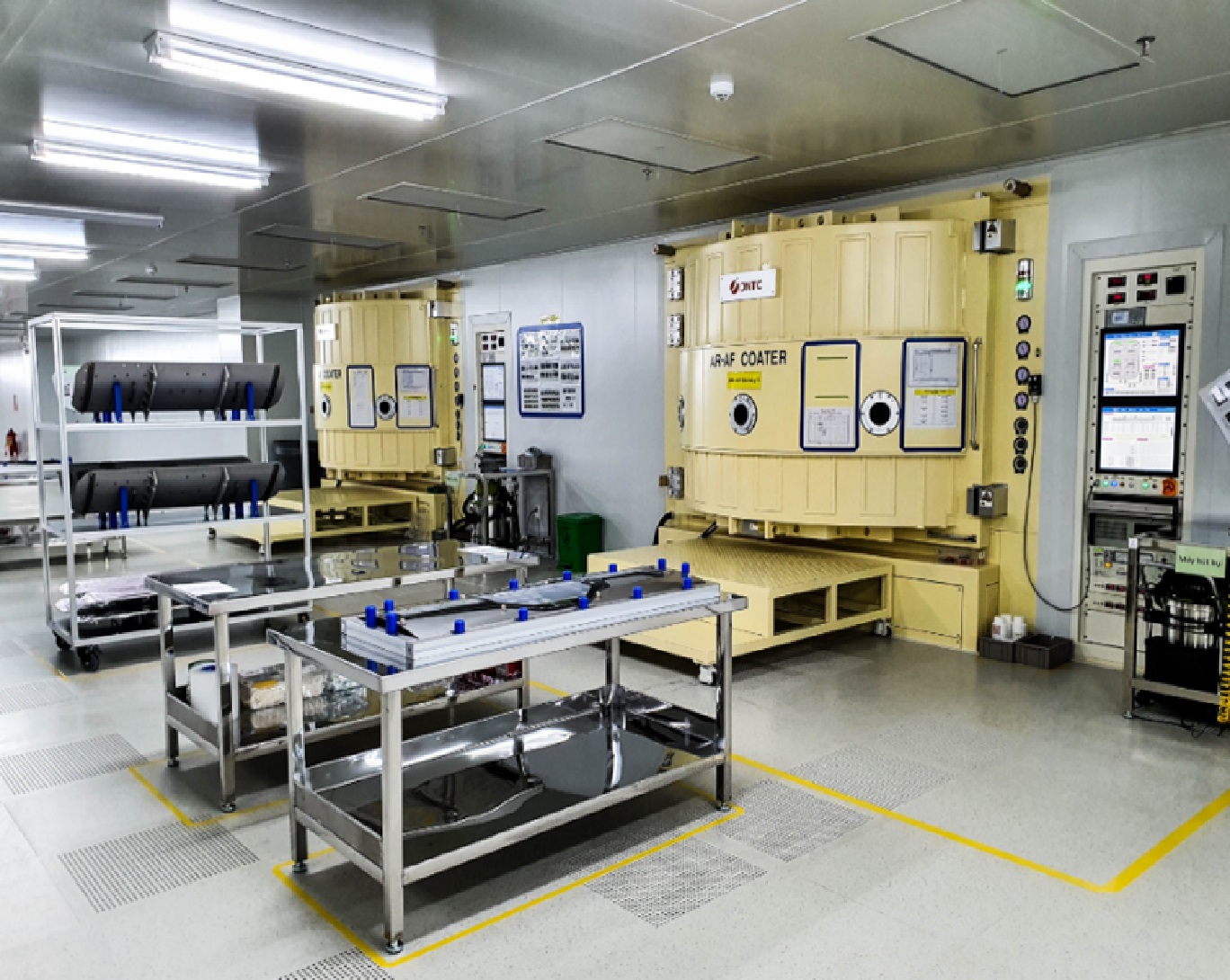

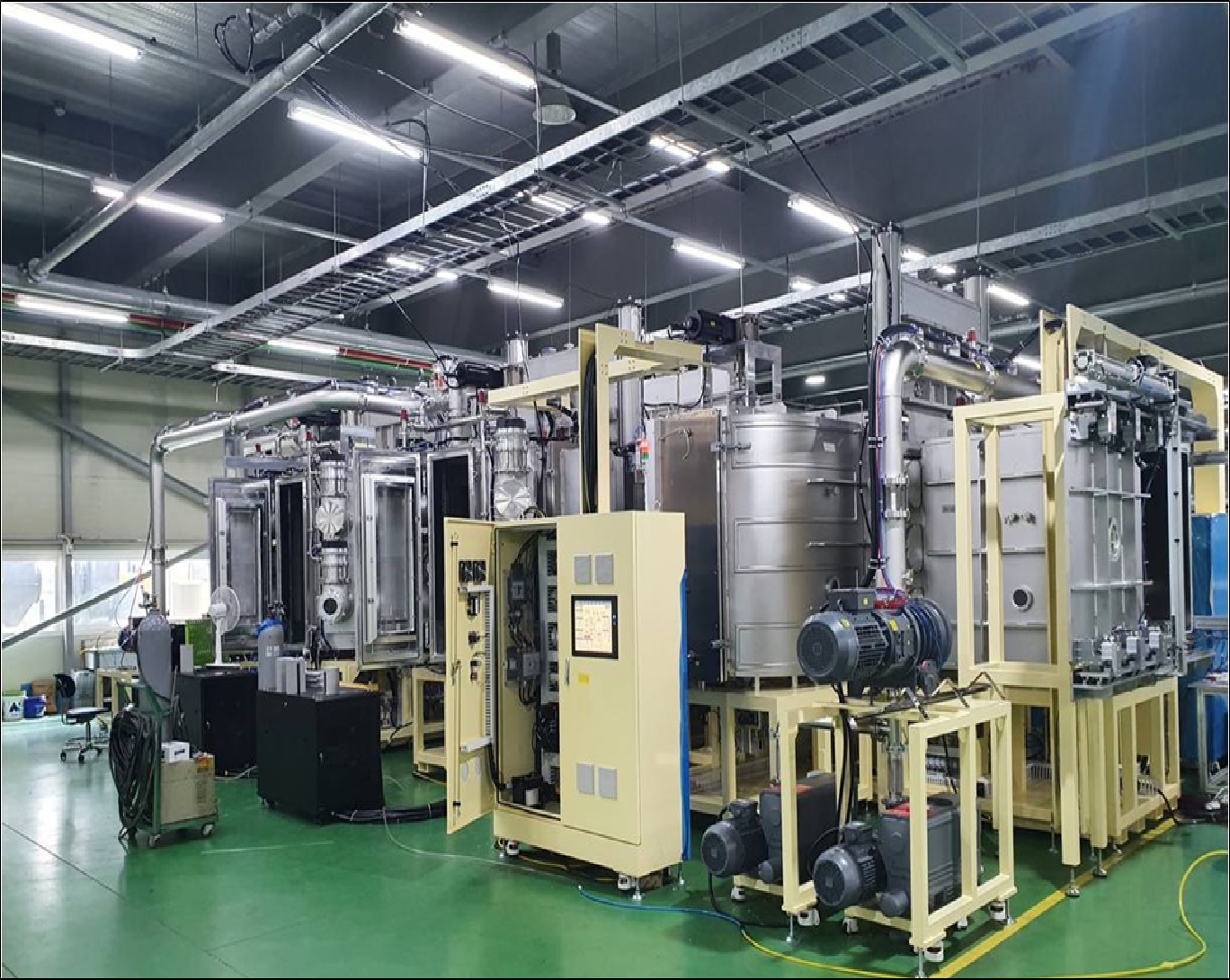

Auto Multi Coating System
给Watch, Mobile玻璃进行AR/AF薄膜镀膜的设备
Core Technology
- 可形成Multi Layer
- 卤灯加热方式的前处理加热功能
- End hall type Ion source 2set, 采用与材料契合的薄膜提高信赖性
- 使用Crucible 12Head
- 公转,自转方式的Dome构造，可匹配产品大小及形状
- 使用Granule, Tablet, Pill等药品进行多样薄膜镀膜
- Oil Diffusion Pump上安装有Baffle System
Specification
| Size | [L] 5,400mm * [W] 5,700mm * [H] 3,300mm |
|---|---|
| Capacity | 3,600sec/1Batch[产品别有差异] |
| 主要Unit | Dome Jig Rotation Unit. Rotary/Booster Pump. Diffusion Pump I-on Gun Source. Halogen Heater. Polycold System Crucible 12Head Table. |

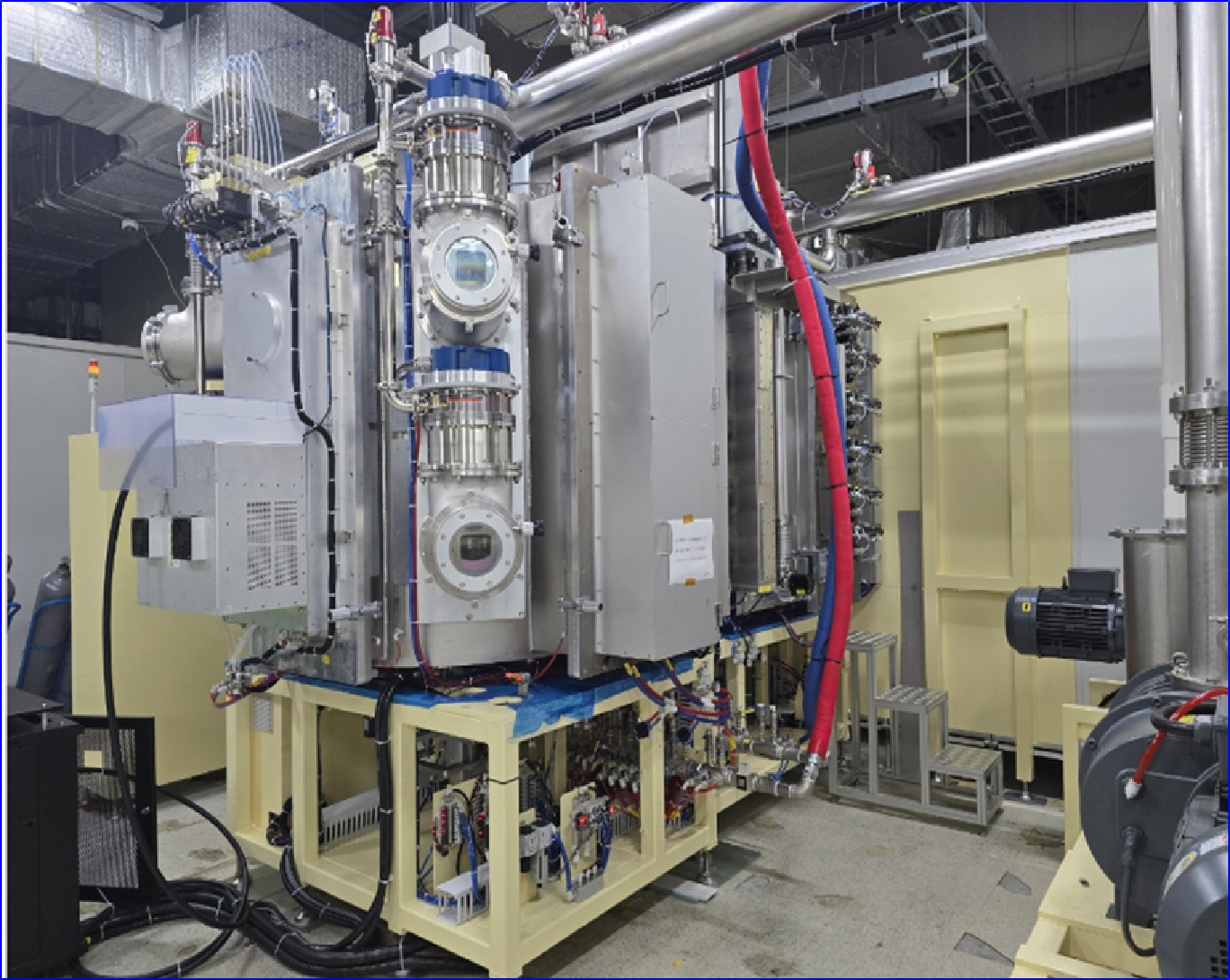

Auto Multi Hard Coating System
给Watch, Mobile玻璃进行多层薄膜HARD COATING, AF COATING的设备
Core Technology
- 多层镀膜薄膜镀膜
- 卤灯加热方式的前处理加热功能
- ICP表面处理确保薄膜信赖性
- Dual Twin type Bipolar方式提高生产性
- 使用TMP可形成清洁高真空
- 特定Chamber及Drum可单独运转
- 可同时运转Hard Coating 1 Chamber 及 AF 1Chamber
- 使用Auto Cartridge最大可投入192ea[32ea*6Line] AF Tablet
- 通过Gate Valve可维持Chamber的真空度[镀膜后不需要Vent]
- 每个Target适用64ea Pin Mask, Batch内偏差 0.8%以下
- Load->Hard Coating1,2,3->AF Coating->Unloading Full Automation
Specification
| Machine Size | [L] 5,510mm * [W] 5,770mm * [H] 3,950mm |
|---|---|
| Capacity | 200EA/1Batch. |
| 主要Unit | Hard coat 1ea, Automation, PLC, PC中央管理，控制功能操作便, Rotary/Booster/Turbo Pump, Bipolar, RF, ICP Power Supply Unit. |
